Hvorfor er albue e-motorcykelstik designet til at være en albue?

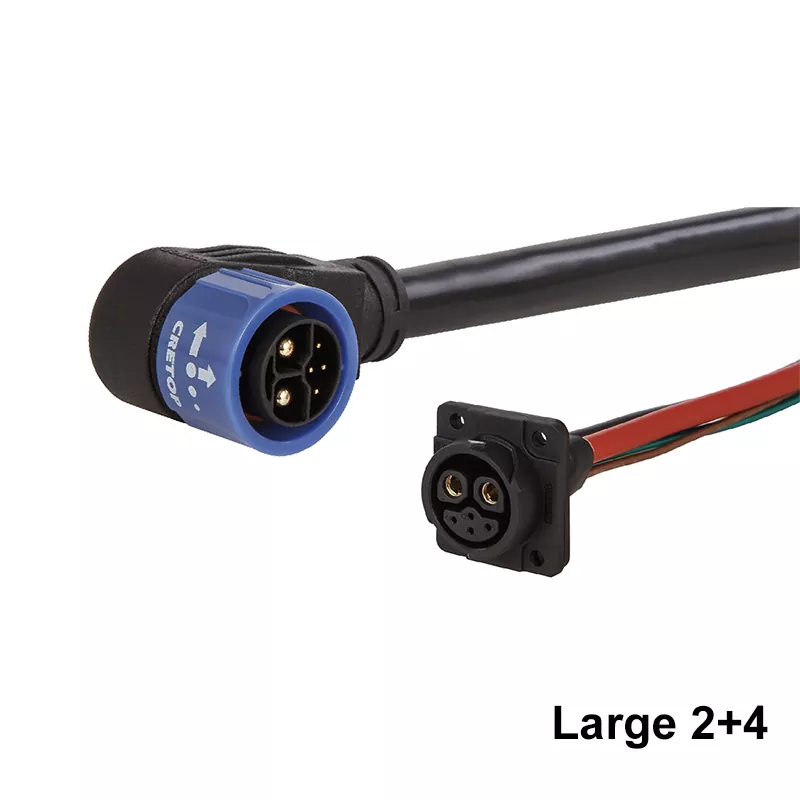

Dealbue e-motorcykelstiker en nøglekabelforbindelseskomponent i højspændings elektriske drevsystemer. Dens kernefunktioner er et stift hus med en bestemt vinkel, interne højspændingsledende terminaler og en integreret tætningsstruktur.  Dette design tjener direkte de unikke rumbegrænsninger og fysiske beskyttelsesbehov for elektriske motorcykler.

Chassislayoutet af den elektriske motorcykel er meget kompakt, og batterirummet, motoren og controlleren distribueres i tre dimensioner.  Albue strukturen afalbue e-motorcykelstikTillader, at forbindelseslegemet passer til den buede overflade af rammen og undgår det lineære parringsrum, der kræves til in-line-stikket.  Den forudindstillede bøjningsvinkel matcher nøjagtigt den naturlige tendens ved selen, eliminerer stressets træthed af isoleringslaget forårsaget af tvungen bøjning af kablet og komprimerer selens radius.

Albue-struktur ændrer vibrationsoverførselsstien gennem geometrisk form og konverterer langsgående vibrationer til shell-mikro-deformationsabsorption.  Det faste punkt mellem albue-e-motorcykelstik og rammen er placeret ved bøjning af toppunktet, hvilket danner en mekanisk håndtagseffektdæmpningsamplitude, hvilket reducerer den frettende slid sandsynlighed for terminalkontaktoverfladen.

Nåralbue e-motorcykelstikIndsættes, silikonforseglingsringen ved bøjningspositionen bærer aksial komprimering snarere end radial forskydningskraft for at forbedre grænsefladen.  Når regnvand strømmer langs rammen, danner albueens nedadgående stikkontakt en tyngdekraftdreneringskanal for at undgå stillestående vand ved grænsefladen.  Skallens bøjningsvinkel øger også den geometriske kompleksitet af den flydende permeationssti.
